Фундаментный болт типа 1.1: назначение, особенности конструкции и сферы применения

Фундаментные болты являются ключевым элементом крепления строительных конструкций и оборудования к бетонным основаниям. От их качества и правильного выбора напрямую зависят прочность, устойчивость и долговечность всего сооружения. Среди множества разновидностей особое место занимает фундаментный болт типа 1.1 — один из самых распространённых и универсальных вариантов, применяемых в промышленном и гражданском строительстве. В этой статье рассмотрим, что представляет собой фундаментный болт 1.1, как он устроен, где используется и какие требования предъявляются к его монтажу.

Что такое фундаментный болт типа 1.1

Фундаментный болт 1.1 — это металлический крепёжный элемент, предназначенный для жёсткого соединения строительных конструкций или оборудования с бетонным фундаментом. Его конструкция относится к анкерным болтам закладного типа, то есть он устанавливается в фундамент до заливки бетона.

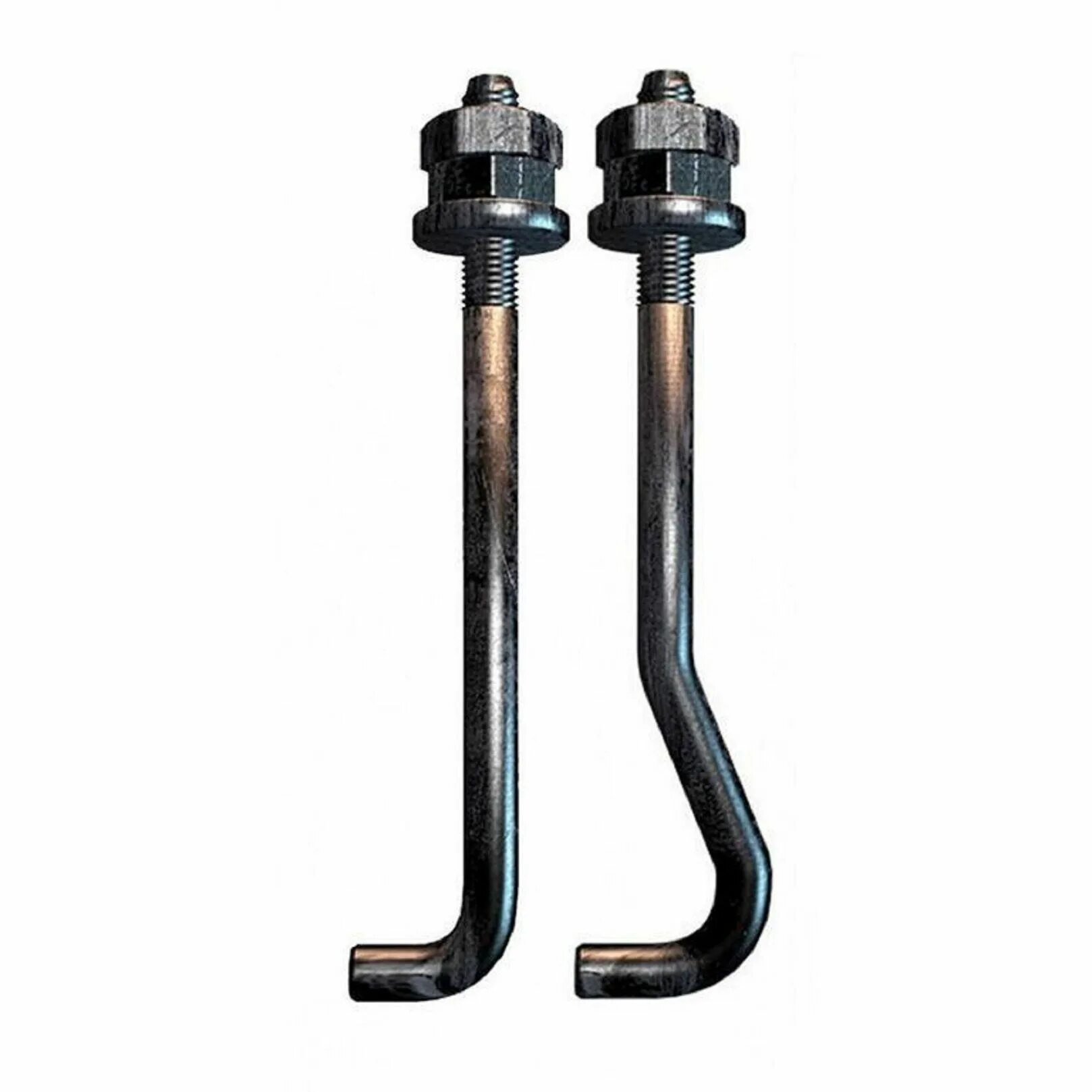

Основная особенность болта 1.1 — прямая шпилька с резьбой на одном конце и анкерной частью на другом. Анкерная часть, как правило, представляет собой изогнутый конец или специальное утолщение, которое обеспечивает надёжное сцепление с бетоном после его затвердевания.

Проще говоря: бетон «обхватывает» анкерную часть болта, не давая ему вырваться под нагрузкой.

Конструктивные элементы и их назначение

Фундаментный болт 1.1 состоит из нескольких функциональных частей, каждая из которых выполняет свою задачу.

Основные элементы болта

Длина и диаметр болта подбираются в зависимости от расчётных нагрузок, массы оборудования и характеристик бетона.

Материалы изготовления и их особенности

Фундаментные болты типа 1.1 изготавливаются преимущественно из углеродистой или легированной стали. Это обеспечивает высокую прочность и устойчивость к механическим нагрузкам.

На практике применяются следующие варианты:

• Обычная конструкционная сталь — для стандартных условий эксплуатации

• Легированная сталь — при повышенных нагрузках

• Оцинкованное исполнение — для защиты от коррозии

• Сталь с антикоррозийным покрытием — для агрессивных сред и влажных условий

По статистике строительных компаний, более 70% отказов анкерных соединений связано не с дефектами бетона, а с неправильным подбором материала болта под условия эксплуатации.

Основные сферы применения

Фундаментный болт 1.1 используется в самых разных отраслях строительства и промышленности благодаря своей универсальности.

Где применяется болт 1.1

• монтаж металлоконструкций;

• установка промышленного оборудования;

• крепление колонн и опор;

• фиксация станков и агрегатов;

• строительство складов, цехов, ангаров;

• энергетические и инфраструктурные объекты.

Например, при установке токарного станка весом более 3 тонн используются фундаментные болты именно этого типа из-за их способности выдерживать как статические, так и вибрационные нагрузки.

Преимущества и ограничения конструкции

Как и любой крепёжный элемент, фундаментный болт 1.1 имеет свои сильные и слабые стороны.

Преимущества

• высокая несущая способность;

• простота конструкции;

• долговечность при правильном монтаже;

• устойчивость к вырывным нагрузкам;

• доступность и широкая номенклатура размеров.

Ограничения

• невозможность установки после заливки бетона;

• высокая точность позиционирования при монтаже;

• сложность замены в случае ошибки.

По этой причине болты 1.1 требуют тщательной подготовки и точной разметки ещё на этапе проектирования фундамента.

Особенности монтажа и требования к установке

Монтаж фундаментных болтов 1.1 осуществляется строго до бетонирования. Ошибки на этом этапе могут привести к перекосам конструкций и дополнительным затратам.

Основные этапы установки

1. Разметка мест установки болтов по проекту

2. Фиксация болтов в проектном положении

3. Контроль вертикальности и высоты резьбы

4. Заливка бетонной смеси

5. Выдержка бетона до набора прочности

Важно учитывать, что допустимое отклонение по вертикали обычно не превышает 2–3 мм. Даже небольшая ошибка может сделать невозможной установку оборудования без доработок.

Нагрузки и расчёт прочности

Фундаментный болт 1.1 рассчитан на восприятие нескольких видов нагрузок:

• растяжение;

• срез;

• вибрация;

• динамические усилия.

При расчётах учитываются:

• масса конструкции;

• коэффициенты запаса;

• класс бетона;

• диаметр и длина болта.

В среднем один болт диаметром 24 мм способен выдерживать нагрузку на вырыв свыше 5 тонн при использовании бетона нормальной прочности.
